整体式(一体式)拉马
您当前的位置:首页 > 产品中心 > 液压拉马(拔轮器)系列

整体式(一体式)拉马

出处:江苏沪泰液压机具有限公司发布时间:2021-06-03





一体式液压拉马说明:
·一体式液压爪式拔轮器泵与爪钩组合为一体。 高科技密封,全方位操作不漏油,过载自动卸压。
·2爪、3爪可互换拔轮器头,可组成2爪或3爪拔轮器 。




一、工作原理
DYZ型整体式液压拔轮器是以液压起动杆直接前进移动,故推动杆本身不作转动。一次成型的坚固拉爪

可根据工作需要随时调整为两爪或三爪操作,钩爪座随螺纹直接作前进后退之调距,操作时只要将手柄

轻松上下运动,驱动液压缸前移,钩爪相对应后退,即可将被拉物体拉出。

二、应用范围
  DYZ系列整体式拔轮器系泰州华能机械制造有限公司的技术人员通过引进吸收美国同类产品的先进工

艺和技术研制而成,是一种替代传统拉马的新型拆卸工具,单人即可轻松完成拆卸作业,操作方便,

使用省力,不受场地限制,结构紧凑,使用灵活,重量轻,体积小,携带方便,广泛适用于厂矿、汽

修等领域拆卸轴承、皮带轮、靠边轮之用。

三、使用方法与注意事项
1、使用时先把手柄的开槽端套入回油阀杆,并将回油阀杆按顺时针方向旋紧。
2、把钩爪座调整到爪钩抓住所拉物体。
3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进,爪钩相应后退,把被拉物体拉出。
4、液压拉马的活塞起动杆有效距只有50mm,故使用时伸距不得大于50mm,当没有拉出时停止,松开

回油阀门,让活塞起动杆缩回去,调好后第二次再重复1、2、3步骤拉出为止。
5、欲使活塞起动杆缩回去,只须用手柄开槽端将回油阀杆按逆时针方向微微旋松,活塞起动杆在弹簧

作用下渐渐回缩。
6、使用前应根据被拉物体的外径,拉距及负载力,选择相应吨位的液压拉马,切忌超载使用,避免损坏。
7、本液压拉马在-5℃~45℃中使用,采用(GB443-84)N15机械油;在-20℃~-5℃中使用,采用(GB442-64)合成锭子油。
8、为防止超载引起机具损坏,液压装置内设有超载自动卸荷阀,当被拉物体超过额定负载时,超荷阀会自动卸荷,而改选用更大吨位的液压拉马。

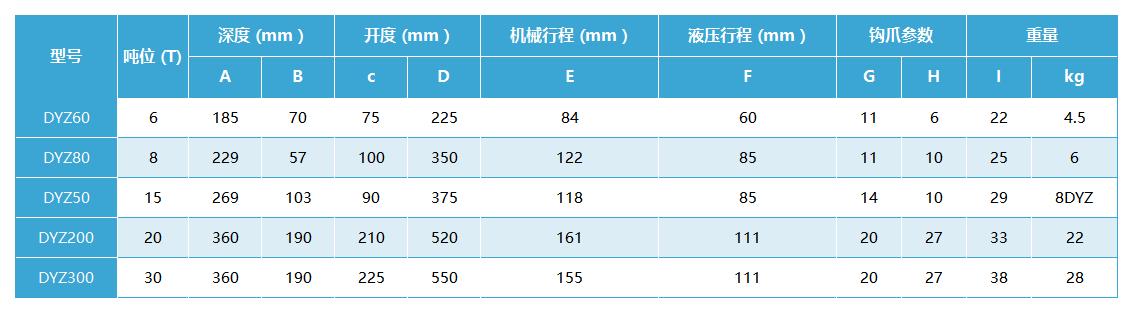

四、性能参数:
